Барраси
Клапанҳои электромагнити пневматикӣ ҷузъҳои саноатӣ мебошанд, ки тавассути электромагнетизм идора карда мешаванд ва ҳамчун унсурҳои асосии автоматизатсия барои идоракунии моеъ хизмат мекунанд. Онҳо дар системаҳои идоракунии саноатӣ барои танзими самт, суръати ҷараён, суръат ва дигар параметрҳои ҳавои фишурдашуда ва дигар воситаҳои ахбори омма васеъ истифода мешаванд.

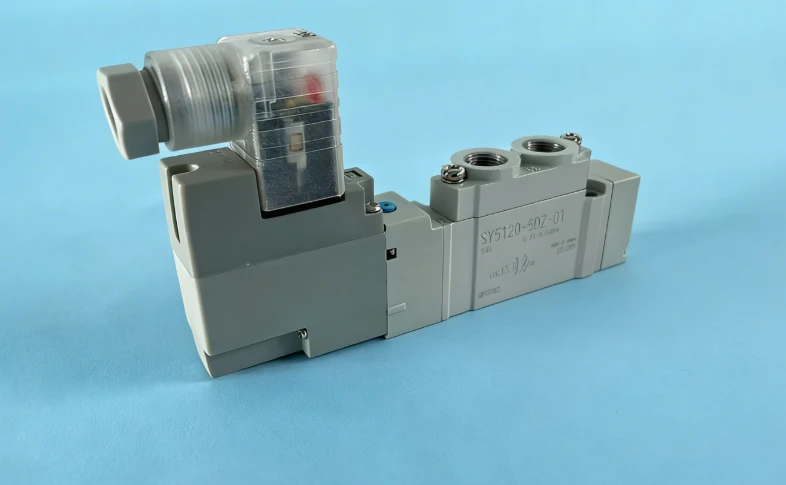

Клапанҳои электромагнитӣ Одатан кушода ва одатан пӯшида
- Одатан пӯшида (NC): Ҳангоми хомӯш кардани қувва-гузаргоҳи ҳаво баста мешавад; ҷараёни ҳаво танҳо ҳангоми фурӯзон фаъол мешавад. Ин навъи маъмултарин дар{2}}барномаҳои сайт аст.
- Одатан кушода (НЕ): Ҳангоми хомӯш кардани қувва-гузаргоҳи ҳаво кушода мемонад; ҷараёни ҳаво танҳо ҳангоми ба кор даровардани барқ қатъ мешавад.
- Мантиқи интихоб: Барои -мӯҳлати доимии ҷараёни ҳаво (масалан, 23 соати ҷараён, 1 соати қатъ),одатан клапани электромагнитӣ кушода мешавадбарои кам кардани истеъмоли доимии қувваи барқ афзалтар аст.

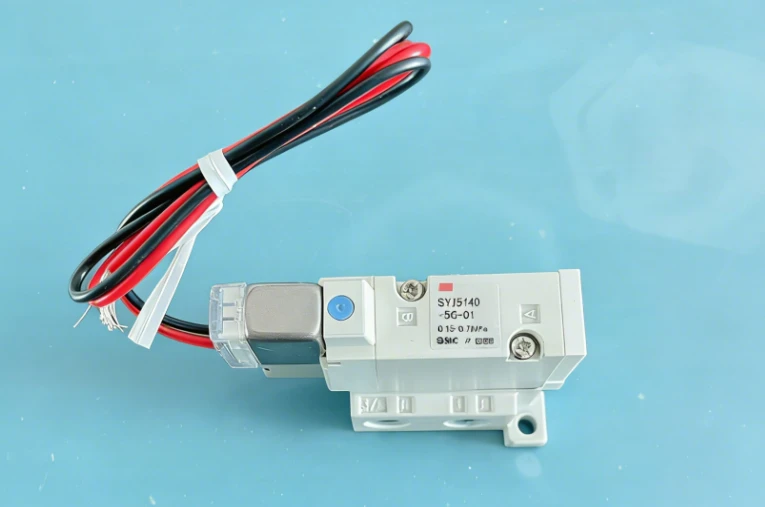

Портҳои клапан Solenoid, Мавқеъҳо ва намудҳои назорат
- Шумораи мавқеъҳо: Ба шумораи мавқеъҳои кории спули клапан ишора мекунад, ки бо қуттиҳо дар диаграммаҳои схематикӣ нишон дода шудаанд.
- Шумораи роҳҳо: Ба шумораи бандарҳои ҳавоӣ, маъмулан 5 порт дар клапанҳои электромагнитии пневматикии стандартӣ ишора мекунад.
- Назорати ягонаи электромагнитӣ: Бо як катир муҷаҳҳаз шудааст; клапан ҳангоми хомӯш кардани қувва-ба таври худкор аз нав барқарор мешавад.
- Назорати дугона Solenoid: Бо ду чарх муҷаҳҳаз аст; ҳолати охирини худро ҳангоми хомӯш кардани қувва- нигоҳ медорад.
Хусусиятҳои асосӣ ва сохтор
- Параметрҳои модели: Диаметри қубур, рейтинги шиддат, силсилаи клапанҳо ва хусусиятҳои функсионалии онро нишон диҳед.
- Тугмаи санҷиши дастӣ: Иҷозат медиҳад, ки чархи дастӣ бе қувваи барқ фаъол карда шавад, танҳо дар сурати таъмин кардани фишори ҳаво самаранок аст.
- Танзими газ: Танзими муқобили ақрабаки соат суръати ҳаракати силиндрро зиёд мекунад; танзими ақрабаки соат суръатро кам мекунад.
Принсипи фаъолсозии силиндр
- Ҳаво аз бандари даромадгоҳ ҷорӣ мешавадП ба А→ Цилиндр ба ақиб медарояд ва ҳавои ихроҷшуда аз он хориҷ мешавадБ ба С.
- Ҳаво аз бандари даромадгоҳ ҷорӣ мешавадП ба Б→ Баллон дароз карда мешавад, ки ҳавои ихроҷшуда аз он хориҷ мешавадА ба Р.
Манифольдҳо ва Ҷазираҳои Валв
- Блокҳои бисёрҷониба: Иҷозат диҳед насби клапанҳои сершумори электромагнитӣ, мубодилаи таъминоти ҳаво ва роҳҳои ихроҷ. Ҳар як клапан одатан як баромади PLC (Q-нуқта) талаб мекунад.
- Ҷазираҳои Валв: Барои иваз кардани ноқилҳои дискретӣ аз назорати иртиботот истифода баред ва шумораи нуқтаҳои лозимии PLC Q-ро хеле кам кунед.
- Асбобҳои пневматикӣ: Барои осон насб кардани қубурҳо-пайвасткунакҳоро дарун кунед; гиребонро пахш кунед, то қубурро озод кунед.
Унсурҳои тайёр кардани ҳавои пневматикӣ
- Нефт-Ҷудокунандаи об: Намӣ, равған ва наҷосатро аз ҳавои фишурдашудаи компрессорҳои ҳавоӣ филтр мекунад.
- Танзимгари фишор: Фишори ҳавои вурудиро коҳиш медиҳад ва устувор мекунад (танҳо қобилияти паст кардани фишорро дорад).
- Молкунии туман: Равғани молиданро ба силиндрҳо ва клапанҳои электромагнитӣ барои кам кардани фарсудашавӣ ҳангоми кори доимӣ таъмин мекунад.
- Гӯшкунакҳо ва штепсельҳо: Хомӯшкунакҳо садои ихроҷро кам мекунанд; шамъҳо бандарҳои истифоданашударо дар анборҳои коллекторӣ мӯҳр мегузоранд.
