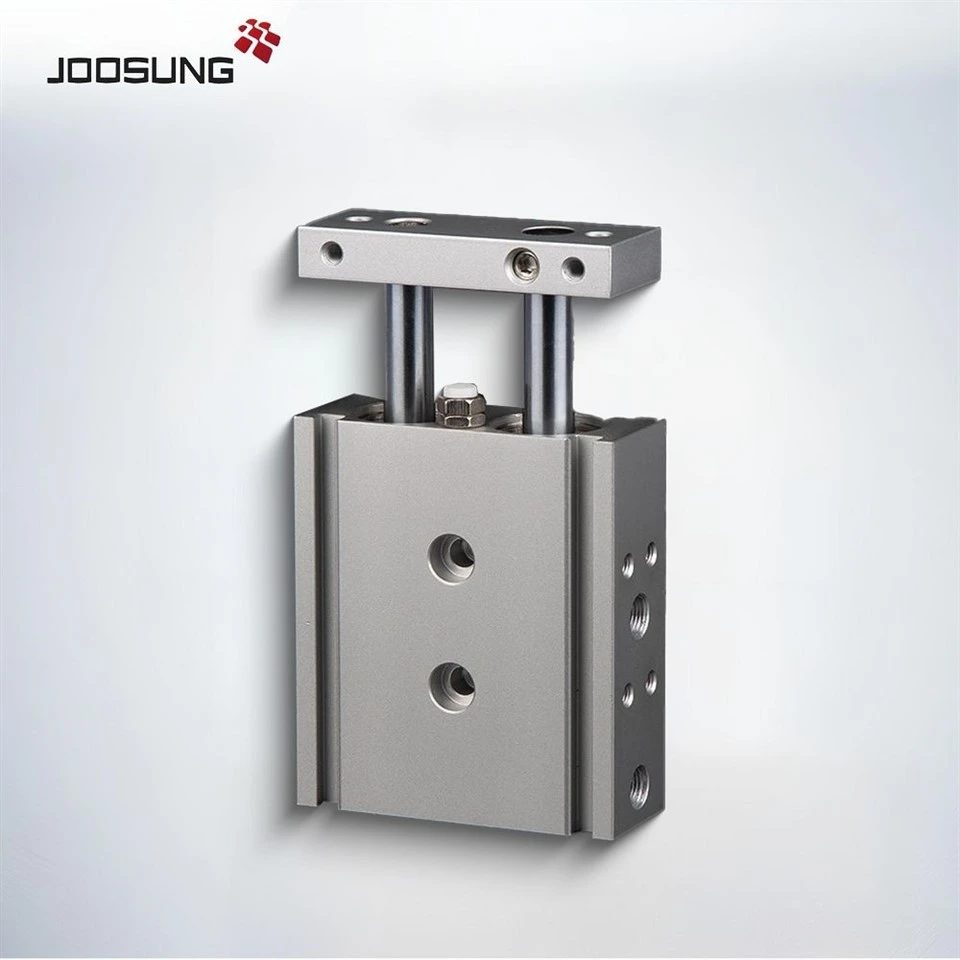

ДарCXSM Series дугоник-Цилиндраи пневматикӣяк фаъолкунандаи ҳавои паймонест, ки барои он пешбинӣ шудааст-ҳаракати хатти чархзананда бо устуворӣ ва дақиқии баланд. Бочубҳои поршении дугона ва подшипникҳои ҳамгирошудаи роҳнамо, он барои барномаҳое, ки ҳаракати дақиқро дар зери бори паҳлуӣ ё ҷуброн талаб мекунанд, беҳтарин аст.
Бо аҷисми борик,-фазо сарфакунандавамеханизми зидди-ротатсия, цилиндрҳои CXSM васеъ истифода мешавандхатҳои васлкунии автоматӣ, интихоб кардан ва ҷойгир кардани мошинҳо, истеҳсоли электронӣ ва таҷҳизоти озмоишӣ-ва{1}}. Тарҳрезии мустаҳками онҳо кафолат медиҳадмуқовимати тараф-муқовиматва мӯҳлати хизматрасонӣ дар амалиёти баланд-.
Бо тамғаҳои ҷаҳонӣ комилан ивазшаванда (масалан, SMC CXSM), силиндрҳои мо дастгирӣ мекунандМутобиқсозии OEMбарои дарозии зарба, имконоти васлкунӣ ва мутобиқати сенсор.
|
Чӣ тавр фармоиш додани силиндраи пневматикии CXSM Series |
||||
|
CXS |
M |
20 |
M |
-100 |
|
М: Подшипникҳои слайд |
6 |
Нигоҳдори луб- |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Буттаи тӯб |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Ҷустуҷӯи ҳаракати паймон ва ҳидоятшаванда бо иҷрои аълои гардиши ғайри-?
ДарCXSM Series дугоник-Цилиндраи пневматикӣбарои эҳтиёҷоти автоматикунонии муосир ҳаракати боэътимод ва дақиқи хатиро таъмин мекунад.
Мутобиқсозии OEM дастрас аст
Дастгирии интиқоли зуд ва нақшаҳои CAD
Ҳоло барои нархгузорӣ, маълумот бо мо тамос гиред варақаҳо ва фармоишҳои намунавӣ!
|
Мушаххасот |
|||||||
|
Чоҳ (мм) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Миёнаи корӣ |
Ҳаво |
||||||
|
Намунаи ҳаракат |
Амали дукарата |
||||||
|
Муқовимат ба фишор |
1,05Мпа (10,7кгф/см) |
||||||
|
Максимум.Фишор |
0,7Мпа (7,1кгф/см²) |
||||||
|
Мин.Фишор |
0,15 МПа |
0,1МПа |
0,05 МПа |
||||
|
Диапазони ҳарорати корӣ |
5-+60 дараҷа |
||||||
|
болишт |
Буфери ҳарду охири |
||||||
|
Сохтор |
Қувваи дукарата |
||||||
|
Диапазони танзимшавандаи зарба |
(Инсулти бозгашт) 0~5мм |
||||||
|
Подшипник |
Подшипник слайд / подшипник Дастури Ball |
||||||
|
Дақиқии асои поршен -китобнашаванда |
Слайд подшипник |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Подшипник BallGuide |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Андозаи порт |
M5×0.8 |
G1/8" |
|||||
|
Модели силсила |
Моделҳои дастрас |
|
Силсилаи CXSL6 |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60 |
|
Силсилаи CXSL10 |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-50, |
|
Силсилаи CXSL16 |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSLXSL16- |
|
Силсилаи CXSL20 |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSLXSL20, |
|
Силсилаи CXSL25 |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSLX60-55, CXSL25-70, CXSL25-75, CXSL25-80 |
|
Силсилаи CXSL32 |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSLX60-55, CXSL32-70, CXSL32-75, CXSL32-80 |
